重庆来福士广场连廊项目

发布日期：2021-07-03

来福士广场空中连廊：

• 来福士广场空中连廊为亚洲最大空中连廊，全长300m，宽30m，高22.5m,高度约250m。

• 该空中连廊属于大型装配式结构，其施工流程为：支点节段拼装—悬臂拼接—合龙段吊机提升—合龙，与大跨径钢结构桥梁施工工法相似。

• 该空中连廊的围护结构由82对（波峰+波谷）圆管构成，全面积约14100m2，是后续玻璃幕墙安装的骨架，其线形决定了玻璃幕墙尺寸。

项目工业难题：

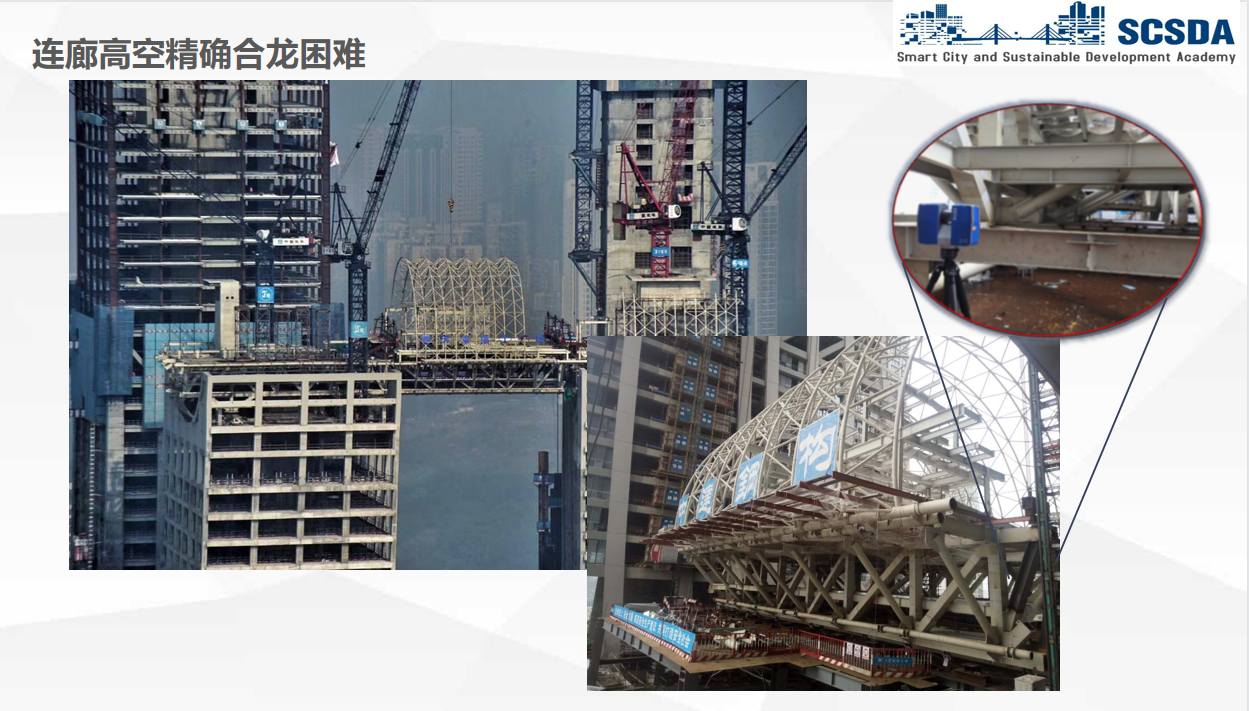

• 连廊高空精确合龙困难：

      连廊加工误差和力学变形

      连廊在高空调整困难

• 质量检测评估困难：


      传统的二维技术体系下，离散的单点实测数据很难全面反映

      结构的真实三维变化

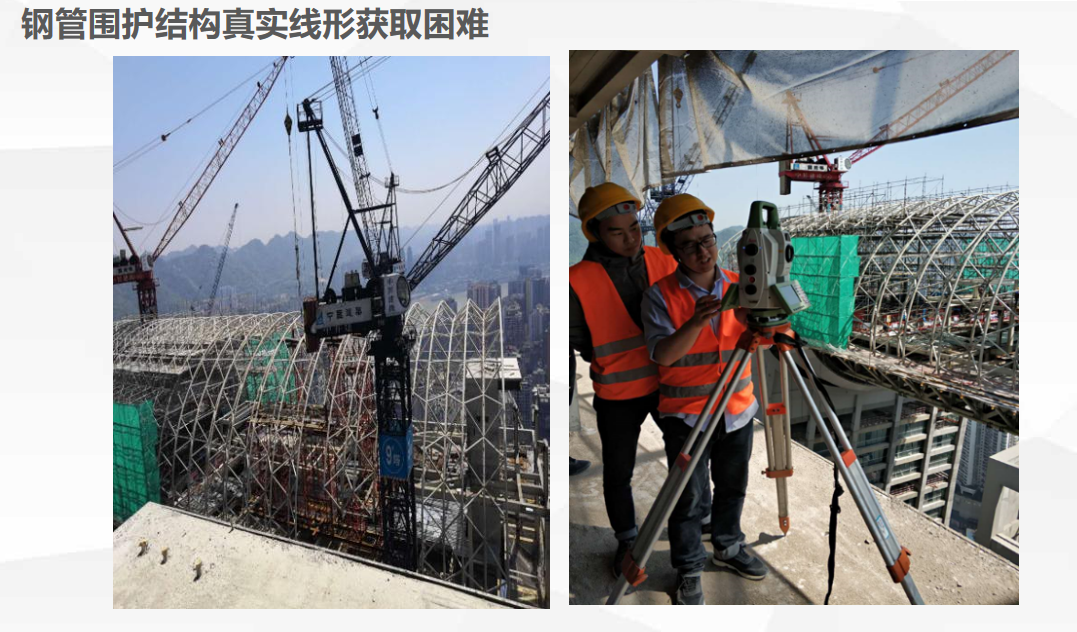

• 钢管围护结构真实线形获取困难：


      传统的单点式定位测量数据难以精确逆向生成结构实际线形

项目成果：

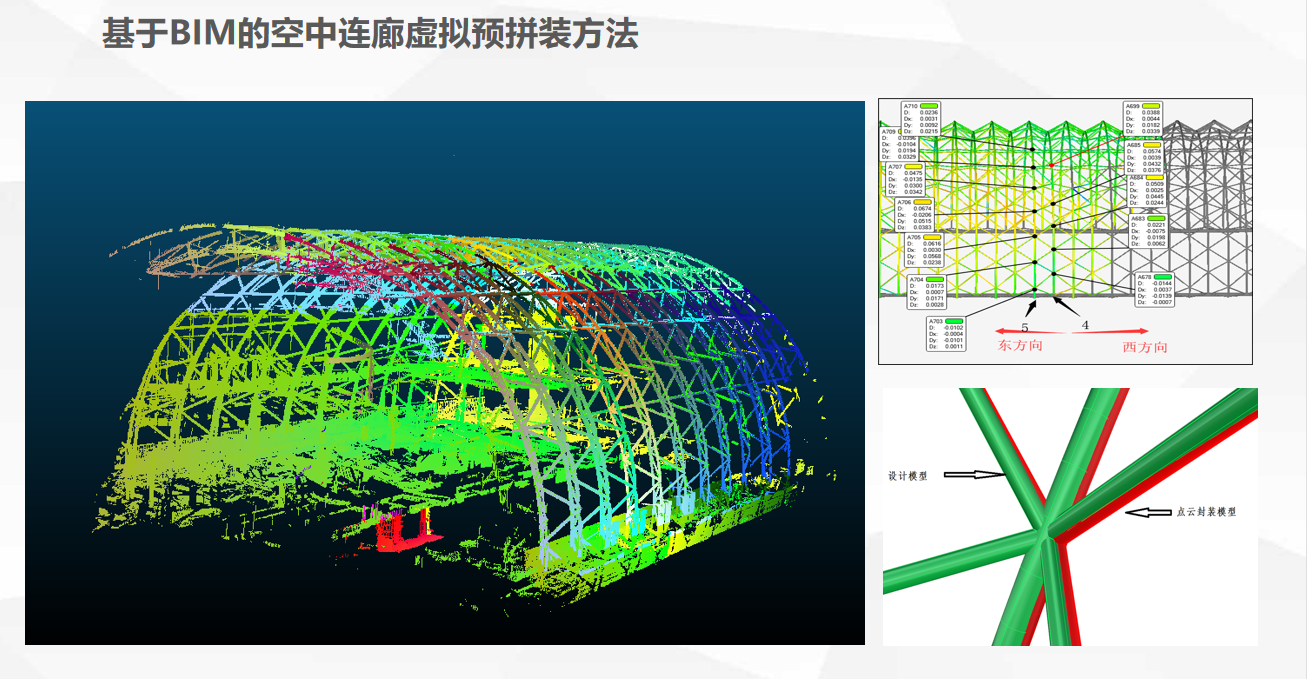

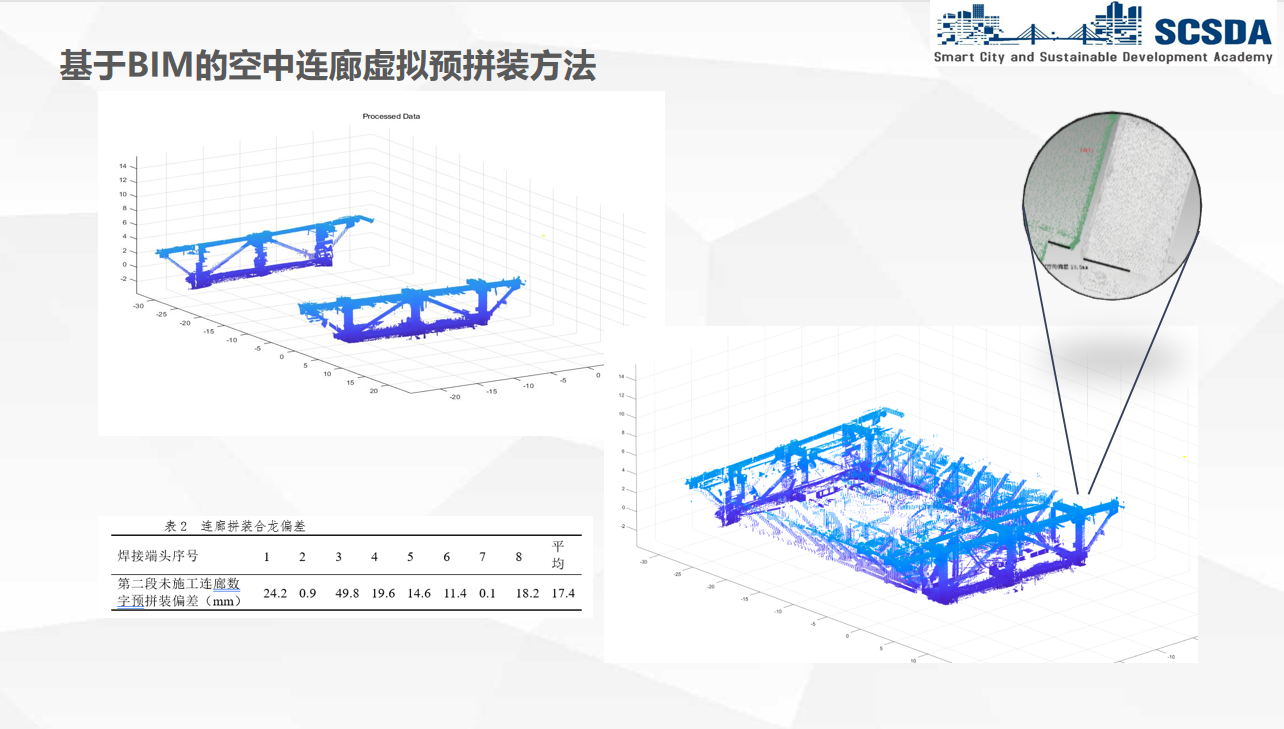

• 基于BIM的空中连廊虚拟预拼装方法：

      高空及复杂环境下的三维扫描可靠数据采集法

      点云数据的逆向快速建立BIM模型法

      复杂空间结构虚拟预拼装最优姿态算法

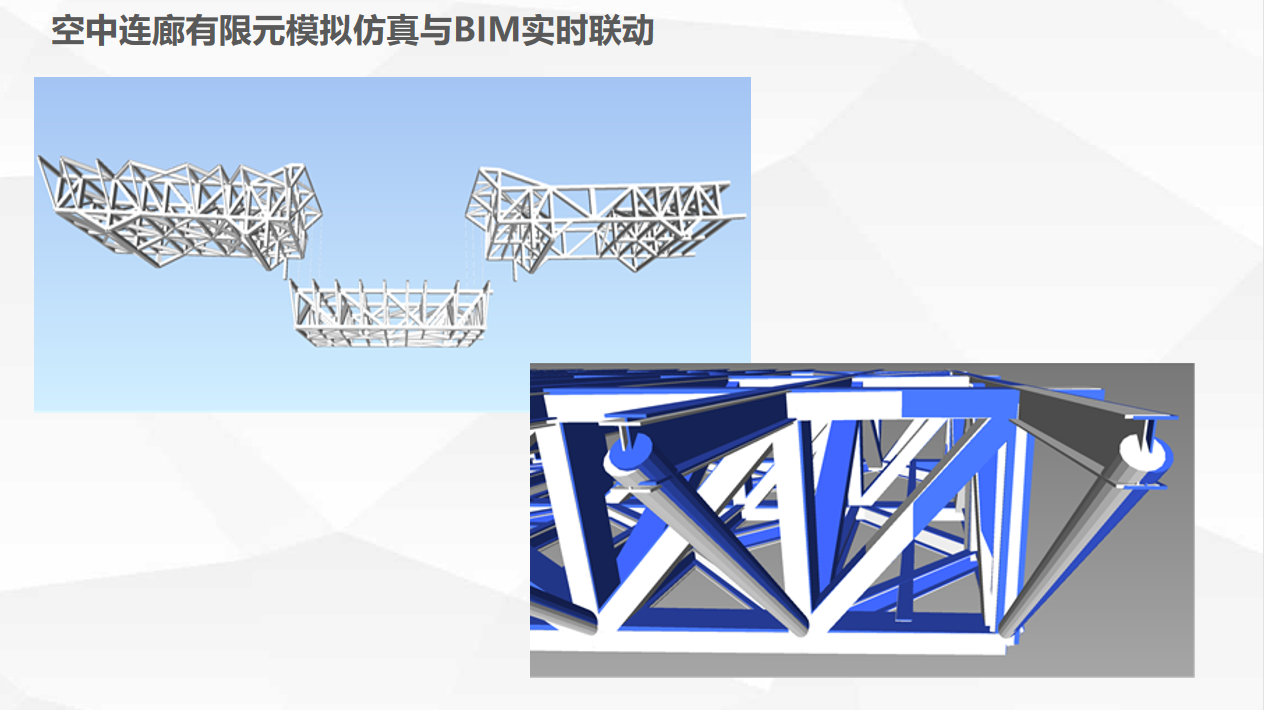

• 空中连廊有限元模拟仿真与BIM实时联动：

      BIM模型与有限元模型相互转换

      有限元分析结果在BIM模型中表达

• 圆管中心线逆向生成技术：

      点云亚毫米级精确拼接

      算法逆向生成圆管中心线

研究意义：

• 保证空中连廊安全、可靠地由数字模型转变为实际成桥结构

• 确保结构内力状态满足设计的合理状态，从本质上提高结构运营安全性和服役寿命

• 圆管维护结构空间线形的高精度获取，保证了幕墙的顺利安装
